segunda-feira, 12 de novembro de 2012

Rádio Philips All Transistor L4 R26 T - Lindo Rádio Restaurado Por Manésom Amparo

Philips all transistor L4 R26 T


Rádio portátil philips All transistor L4 R26 T fabricado no Brasil em 1967, originalmente funcionava só a pilha (6 grandes) e após o restauro adaptei um eliminador de pilhas bivolt, rádio com uma faixa de OM e 3 de OC, uma particularidade, a antena não é telescópica como a maioria e sim um arco em aço inox que serve como adorno no acabamento frontal!!! seguem 6 fotos do rádio já restaurado e funcionando!!!

                         "Restaurar, o melhor e mais eficiente meio de se reciclar!"








quarta-feira, 24 de outubro de 2012

Rádios restaurados por mim

Alguns rádios automotivos e portáteis restaurados por mim e que estão à venda em minha loja ou no mercado livre Brasil, eram aparelhos usados tanto nos carros quanto nos lares dos brasileiros nos anos 70 e 80 e agora resgatados por mim para serem usados pelas novas gerações ou pelos saudosistas!!!

          "Restaurar, o melhor e mais eficiente meio de se reciclar!"

               Blaupunkt anos 70

 Bosch anos 80

                 Motorádio push-button 1974
             TKR CRF-150M
                    Motoradio 6 faixas anos 70
           Motorádio 3 faixas anos 80

             Philips AM 1982



domingo, 23 de setembro de 2012

Placas de Serviço e folders de Famosas Marcas de Rádios

Algumas Placas de Serviço e Folders de Famosas Marcas de Rádios para carros e residenciais Garimpadas na internet e editadas por mim, são belos exemplos de arte na propaganda gráfica dos 50 e 60!








terça-feira, 4 de setembro de 2012

"Rádio, a minha grande paixão"

Um pequeno apanhado sobre a história da minha grande paixão "O RÁDIO" e uma coleção de logo- marcas de rádios fabricados nos EUA
 A primeira recepção de rádio - voz e música - aconteceu em 1906,
 quando o canadiano Reginald Fessenden conseguiu que sua mulher recebesse, a bordo de um barco,
 a emissão que ele emitiu de terra: a sua voz e uma gravação da Holly Night de Gounod. Disse ela mais tarde: "Parecia um fenómeno sobrenatural!"
 A partir dos anos 20, as grandes marcas começam a fabricar aparelhos mais completos.
 Um RCA Radiola 33, de 1928. Pesa 25 kg, é todo em metal e usa as válvulas de primeira geração - sete ao todo.
 Era vendido a 77,50 dólares sem incluir as válvulas, que eram à parte.
 Os grandes rádios valvulados reinaram até o final dos anos 50
Nos anos 60: 0 transístor aparece como o substituto ideal da válvula: leve, barato e pequeno . E o rádio pode funcionar a pilhas. Um autêntico milagre.
 O transistor havia sido desenvolvido a partir de 1947,
por três cientistas - J. Bardeen, W. Brattain e W. Shockley, que ganhariam o Nobel da Física em em 1956.
 Em 1957 já a japonesa Sony produzia o primeiro rádio transistorizado portátil que cabia na palma de uma mão.
"Textos e logo marcas garimpados da internet, editado, montado e publicado por manesom@gmail.com"

"Restaurar, o melhor e mais eficiente meio de se reciclar!"





sábado, 25 de agosto de 2012

Amplificadores e equalizadores Tojo, o grande sucesso dos anos 80
Tojo indústria  e comércio ltda, uma empresa que sempre se privilegiou em manter uma tradição e um compromisso fiel com o mercado. Inicialmente dirigida a um segmento mais específico de amplificadores e equalizadores para sonorização automotiva, a TOJO firmou-se no mercado como uma empresa de qualidade e alta tecnologia, empregando em seus produtos o Know How mais apurado.
Sua história pode ser contada a partir da década de 60 com a STEREOTEC, uma assistência técnica  no bairro da Sta. Ifigênia. em São Paulo.
Importando do exterior as novas tendências do mercado, na década de 70, mais precisamente em 1978 surge o Equalizador GR60.
Em 1980 é lançado 0 GR-80E, um equalizador com éco.
Em 1983, a TOJO lança o conceito de conversor PWM, que torna possível altas potências a partir da bateria do carro. Essa tecnologia é usada no GR-2000, um equalizador com 200 watts de potência.


O ano de 1985 é marcado pelo nascimento da TOJO DA AMAZÔNIA, deixando de centralizar tudo no bairro do Cambucí, a TOJO instala uma fábrica em Manaus.
Em 1988 é lançado o Mixer AMT-88, um dos primeiros a serem lançados no Brasil. Também em 1988 nascia a marca ASCAR, uma marca japonesa que a TOJO registrou no Brasil.
Em 1993 a marca ASCAR é lançada no mercado. Nesse mesmo ano é lançado o TCD-2211, um toca-discos laser com capacidade para 10 discos.
A tojo  da  Amazônia  e tojo São Paulo,  produziam aproximadamente 25000 aparelhos por mês.
Surgiram muitos produtos, foram 20 anos inovando o mercado até novembro de 1998.




1998, foi o ano em que a TOJO fechou suas portas. Deixando uma lacuna no mercado.
Com a "falência" da Tojo a lacuna que ficou no mercado logo foi preenchida por outras empresas.
Desejamos levar até você alguma informação sobre uma linha de produtos que marcou a história do mercado de som automotivo.
Lembramos muito bem que a TOJO já foi referência de compra. Ao invés de dizer por exemplo: Eu comprei um equalizador a pessoa dizia: Comprei um TOJO.





Restaurei alguns  equalizadores tojo  e  estou postando um pouco da sua história aqui nesse  artigo, espero ter ajudado alguns amigos a recordar desse ícone dos anos
80 e mostrado aos jovens o que nós usávamos nos nossos "Passat´s, Fuscas, Brasilias" e outros carros dos anos 70,80 e 90 !!
 Numa postagem mais antiga deste blog publiquei esquemas da maioria dos modelos de Tojos já fabricados, usem essas informações em suas instalações, não queimem estas relíquias
pois fica muito caro o conserto e raros são os técnicos que os consertem!
 As fotos que ilustram este post são os tojos que restaurei e todos estão à venda!


                                                                                              Alguns trechos reproduzidos de (Loja DO&PI)

"Restaurar o melhor e mais eficiente meio de se reciclar"


sábado, 4 de agosto de 2012

Resgatando a história da Motorádio do Brasil

                               O pioneirismo da Motorádio


Hiroshi Urushima, 63 anos, chegou ao Brasil em 1936 com os pais e sete
irmãos. “Meu pai era comerciante e não aguentou o trabalho na enxada,
morreu logo no início”, recorda Urushima. “Eu e meus irmãos também
não gostávamos de lavoura e fomos arranjando empregos na cidade. Com
14 anos, em 1938, eu comecei a trabalhar como auxiliar de um alemão
que consertava rádios no bairro de Pinheiros, em São Paulo”, resume o
fundador e presidente da Motorádio, empresa de 2 500 empregados, com
três fábricas no Brasil. Coroada no ano passado com a Ordem do Mérito do
Trabalho (”Sempre fui operário, nunca tirei férias”, diz ele com orgulho), a
carreira industrial de Urushima no setor eletroeletrônico foi construída a
partir de seu próprio empenho em aprender. Durante a guerra, Urushima
ganhou dinheiro fabricando transformadores para empresas e potentes
receptores de rádio encomendados por imigrantes que só se
preocupavam em ouvir notícias diretas do Japão.



Sua obsessão por
fabricar auto rádios, motivo de zombaria na década de 40, permitiu-lhe
ser o primeiro fabricante brasileiro desse produto. Antes mesmo da
implantação da indústria automobilística no país, por volta de 1954,
Urushima começou a fornecer rádios em série para a Mesbla, que os
revendia como opcionais dos veículos Chevrolet importados dos Estados
Unidos. Mesmo depois da organização da Motorádio, em 1963, Urushima
ainda continuou por vários anos funcionando como o cérebro da empresa.
Alguns anos mais tarde, quando a concorrência se tornou mais acirrada no
mercado, ele transferiu de casa para a fábrica uma estante com 440 livros
japoneses -


De 1970 a 1978, com a mesma intenção, Urushima manteve com a
poderosa Sony uma associação (Sony-Motorádio), por meio da qual a
empresa brasileira fabricava radio gravadores, aparelhos de som e
televisores vendidos pela Sony. Para não ser engolido pelo sócio,
Urushima desfez a associação ao sentir que já tinha absorvido um grau de
conhecimento tecnológico suficiente para andar sozinho.






















Nem por isso ele perdeu a amizade e a admiração do fundador e
presidente da Sony, Akio Morita. Durante uma visita às instalações da
Motorádio em São Paulo, há vários anos, Morita disse a Urushima: “Se
você tivesse ficado no Japão, teria construído uma empresa maior do que
a minha”. Foi um dos maiores elogios já recebidos pelo fundador da
Motorádio.



                                   reproduzido  de megaarquivo e editado por Vargas Rádios Amparo


"Restaurar, o melhor e mais eficiente meio de se reciclar"








segunda-feira, 16 de julho de 2012

Alguns ícones resturados e reproduzidos por mim a venda no ML, na minha loja e nos encontros de autos antigos

 Alguns rádios e tapes restaurados por mim e que estão à venda, são ícones de suas respectivas épocas ou originais de fabrica, também estou começando a comercializar uma reprodução da mais famosa e  eficiente antena para carros com 4 estágios cromados totalmente estendida mede 1 metro, ótima para sintonizar rádios de ondas médias e curtas tão comum nos rádios que equipavam os antigos automóveis.
 Curtam as fotos e entrem em contato!


























segunda-feira, 9 de julho de 2012

Prospectos de Montagem e Ligação de Rádios Blaupunkt Anos 1960









      Volkswagem 1961, rádio, falante e
     antena, como montar .







                      Kombi 1966, rádio, falante, e antena,
                    como montar

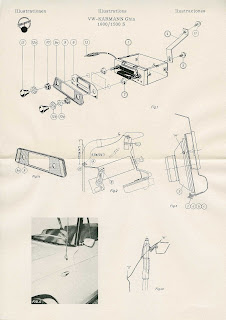

       Karmann Ghia1967, rádio, falante
      e antena, como montar.









                               Kombi 1967, rádio, falante e antena,
                             como montar.









Editado, montado e publicado por Vargas Rádios Amparo                     prospectos Blaupunkt Germany


sexta-feira, 1 de junho de 2012

Esquema de ligação rádios antigos automotivos, toca fitas, equalizadores, amplificadores, ex. TKR, ROADSTAR, MOTORADIO, TOJO, BLAUPUNKT, BOSCH, ALBATROZ



 Aos amigos instaladores, restauradores e apaixonados por carros e um dos seus mais importantes acessórios "O SOM " uma  contribuição muito importante para não danificarmos nosso equipamento tão querido e caro!
 Segue vários esquemas de ligação da maioria dos rádios , tapes e amplificadores dos maravilhosos anos 1970 até os mais atuais  e sempre lembrando que uma correta instalação elétrica começa pela proteção de fusíveis , por isso nunca corte o porta fusível dos rádios  e sempre use fusíveis na amperagem recomendada.
 Seguem esquemas e fotos de alguns aparelhos citados nos esquemas e restaurados por mim.
 Grande abraço a todos e aproveitem este presente !


Editado e publicado por  VARGAS RÁDIOS AMPARO
(obs. não assumo responsabilidade por danos à aparelhos, este é um tópico de auxilio sem fins lucrativos)


   Links ABAIXO, É SÓ CLICAR SOBRE




   "RESTAURAR, O MELHOR E MAIS EFICIENTE MEIO DE SE RECICLAR! "




                                                  ESQUEMA LIGAÇÃO TKR

                             Modelos- crf-150m _ crf-200m _ crf210-m

Vermelho porta fusível ....................................................................... + Bateria

Carcaça (lata)........................................................................................ - Bateria
Verde.......................................................................... ...... Comum alto falantes
Cinza ..........................................................................       + Alto falante direito
Azul ......................................................................       + Alto Falante Esquerdo

                                                                                  vargas rádios






         ESQUEMA LIGAÇÃO ROADSTAR

Modelos : RS-2500 _ RS-2500n _ RS-2500nx _ RS2500gpx e Outros com mesmo padrão de cor

Vermelho porta fusível................................................................. + Bateria
Carcaça (lata)................................................................................. - Bateria
Preto......................................................................... - Alto Falante Direito
Cinza.......................................................................... + Alto Falante Direito
Preto..................................................................... - Alto Falante esquerdo
Verde.................................................................... + Alto Falante esquerdo
Laranja............................................................................. + Antena Elétrica

                                                                                   vargas ràdios





                       ESQUEMA LIGAÇÃO LINHA BOSCH 25 WATT`S

Modelos : Miami I _ Los Angeles I _ Milano _ Torino _ San Francisco _ San Diego e outros com o mesmo padrão de cor

Vermelho porta fusível.................................................................. + Bateria
Carcaça (lata)................................................................................. – Bateria
Conector Binoculo preto com verde.................... Falante Dianteiro Direito
Conector Binoculo preto com azul................... Falante Dianteiro Esquerdo
Verde com Filtro de Ruído.................................................. Antena Elétrica
Azul com Filtro de Ruído............................................. Iluminação Dimmer

                                                                                   vargas rádios




ESQUEMA LIGAÇÃO LINHA BOSCH 50 WATT`S Modelos : Rio de Janeiro - todos _ Miami _ Los Angeles _ San Francisco

Vermelho porta fusível.................................................................. + Bateria
Carcaça (lata)................................................................................. – Bateria
Conector Binoculo preto com verde.................... Falante Dianteiro Direito
Conector Binoculo preto com azul................... Falante Dianteiro Esquerdo
Conector Binoculo preto ,verde amarelo.............. Falante Traseiro Direito
Conector Binoculo preto ,azul amarelo.............. Falante traseiro Esquerdo
Verde com Filtro de Ruído................................................Antena Elétrica

Azul com Filtro de Ruído...........................................Iluminação Dimmer

                                                                                 vargas rádios










 EQUALIZADORES "TOJO"

Modelos : GR- 100A, GR- 200, GR-250, GR-270, GR-300 e Outros com o mesmo padrão de cores

Vermelho com porta fusível.......................................................... + Bateria
Preto................................................. - Bateria e comum entrada de áudio
Azul............................................................. Entrada de Áudio canal Direito
Branco................................................... . Entrada de Áudio canal Esquerdo
Preto................................................................. - Falante Dianteiro Direito
Cinza................................................................ + Falante Dianteiro Direito
Marrom......................................................... - Falante Dianteiro Esquerdo
Vermelho..................................................... + Falante Dianteiro Esquerdo
Roxo.................................................................... - Falante Traseiro Direito
Verde................................................................... + Falante Traseiro Direito
Laranja........................................................... – Falante Traseiro Esquerdo
Amarelo.......................................................... + Falante Traseiro Esquerdo

Obs. Para ligar CD Player ou Rádios com saídas amplificadas desacoplar as saídas com capacitores eletrolíticos de 1000uf/25v no + da saída do CD e isolar os -

                                                                                 vargas rádios





ESQUEMA LIGAÇÃO MAIORIA DOS APARELHOS MODERNOS PADRÃO DE ALGUMAS MONTADORAS

Exemplos:

Pioneer,Sony,JVC,Aiwa,Alpine,Kenwood,
Clarion,Blaupunkt,Siemens vdo,Volksline

etc.etc.etc......

Amarelo................................. ................................................................ + B
Vermelho ....................................................................... + ACC (pós chave)
Preto ............................................................................. – Bateria (lata terra)
Azul ..................................................................... + ant. elétrica ou módulo
Azul listra .................................................................... Iluminação Dimmer


Cinza ............................................................ + alto falante dianteiro direito
Cinza listra ................................................... – alto falante dianteiro direito

Lilás ................................................................ + alto falante traseiro direito
Lilás listra ....................................................... – alto falante traseiro direito


Branco ...................................................... + alto falante dianteiro esquerdo
Branco listra ............................................. – alto falante dianteiro esquerdo

Verde .......................................................... + alto falante traseiro esquerdo
Verde listra ................................................. – alto falante traseiro esquerdo


                                                                                   vargas rádios














          Segue link do meu shop no mercado livre





Editado e publicado por VARGAS RÁDIOS AMPARO (obs. não assumo responsabilidade por danos à aparelhos, este é um tópico de auxilio sem fins lucrativos)
